瀏覽器解析Url

目錄

• 1.解析Url
• 2.真實地址查詢-DNS
• 3.建立TCP連線（含TLS）
• 4.送出HTTP請求
• 5.伺服器回應
• 6.瀏覽器解析回應
• 7.頁面渲染

1.解析Url

• 瀏覽器解析Url，生成發送給Web服務器的請求訊息
  • http：Url開頭表示訪問數據的協議
  • //：後面的字符串表示服務器名稱
  • /目錄名/..../文件名：表述數據源文件路徑名（Url實際上是請求服務器裡的文件資源）

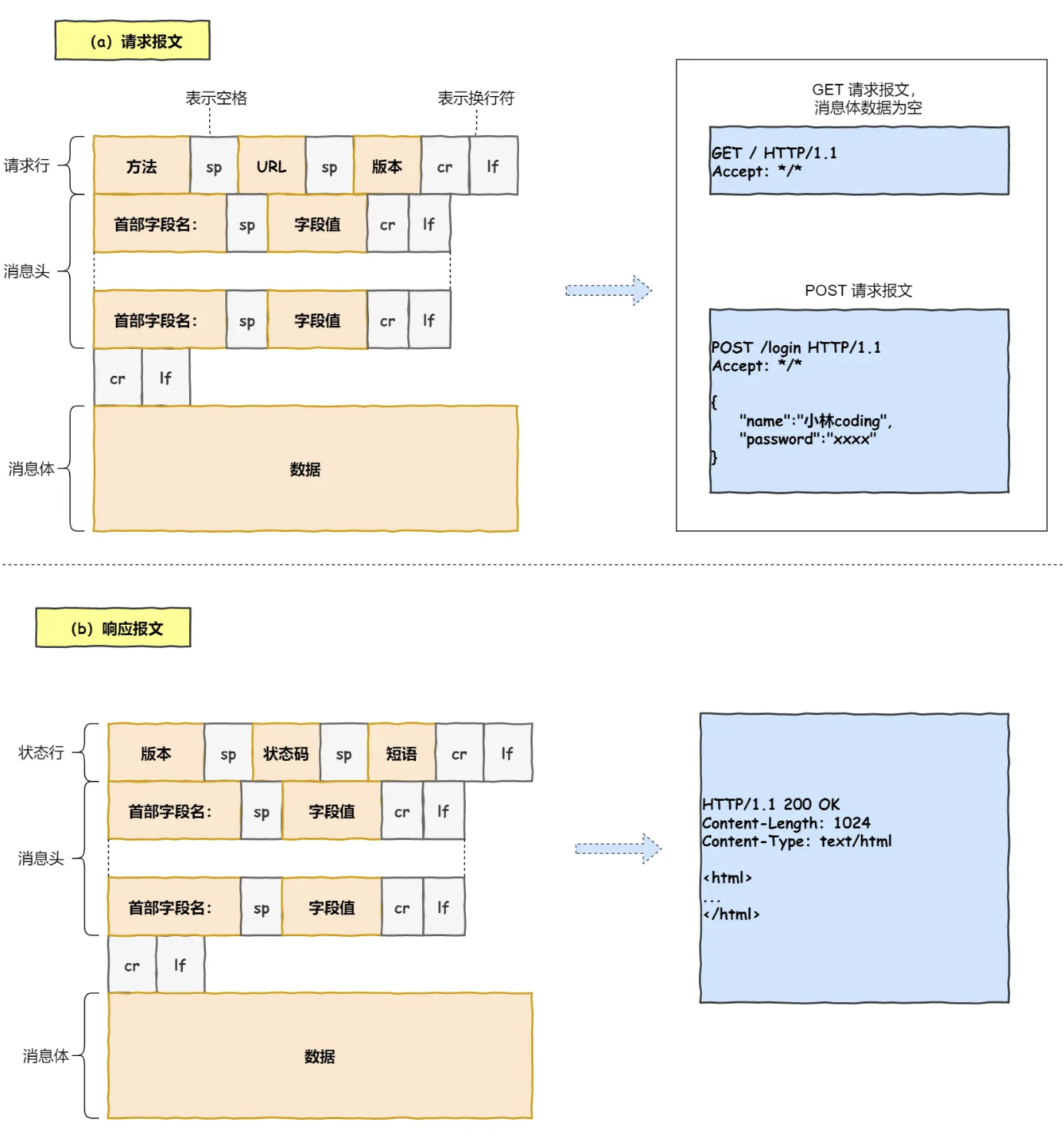

• 生成http請求信息

至此瀏覽器已經解析Url並且生成HTTP消息

2.真實地址查詢-DNS

• 委託操作系統發送請求前，需要先通過DNS服務器¹查詢服務器域名對應的IP地址，才能知道通信對象地址
• DNS域名：句點區隔，越右邊層級越高

www.server.com.

• 最後一個.：根 DNS 服务器
• .com：顶级域 DNS 服务器
• server.com：权威 DNS 服务器

• 根域的 DNS 伺服器資訊儲存在所有 DNS 伺服器中，所以只要客戶端能連到任何一台 DNS 伺服器，就能一步步查詢到根域，再找到目標的下層 DNS 伺服器

• 域名解析流程 - 只指路不带路

0. 瀏覽器先檢查自身緩存，或無則操作系統查詢hosts文件
1. 客戶端發出 DNS 請求，詢問 www.server.com 的 IP，請求會送到本地 DNS 伺服器
2. 如果本地 DNS 有緩存，就直接回傳 IP；沒有的話，它會去問根 DNS 如何查詢其 IP
3. 根 DNS 回答這個 IP 屬於 .com，指路去找 .com 的頂級域名伺服器
4. 本地 DNS 再問 .com 的伺服器是否知道 server.com 的 IP
5. .com 的伺服器放回 server.com 的權威 DNS 地址
6. 本地 DNS 再轉問權威 DNS www.server.com 的 IP 是什麼
7. 權威 DNS 查詢後，回傳對應的 IP 給本地 DNS
8. 本地 DNS 把 IP 傳回給客戶端，客戶端再去跟目標伺服器建立連線

協議棧

• 前一步已經通過DNS拿到IP，下一步即可把HTTP的傳輸工作交給操作系統的協議棧
• 整體分為：
  1. 應用程序（瀏覽器） - 調用socket庫
  2. 操作系統（協議棧）
     • 上半部為TCP/UDP，會接受應用層的委託執行收發資料的操作
     • 下半部是IP，在互聯網上傳資料時，資料會被切分成一塊區塊的網路包，而將網路包傳送給對方的操作就是由 IP 負責的
       • ICMP：告知網絡包傳送過程中產生的錯誤以及各種控制信息
       • ARP：根據IP地址查詢相應以太網的MAC地址
  3. 驅動程序
  4. 硬件

3.建立TCP連線（含TLS）

• 一旦拿到 IP：
  • 若是 http，會用 TCP 建立連線（預設埠號 80）
  • 若是 https，則會在 TCP 上建立 TLS（加密）連線（預設埠號 443）
• 三次握手，確保雙方連線成功。

4.送出HTTP請求

• 連線成功後，瀏覽器會送出一個 HTTP 請求
• 如果有 cookie、referer、user-agent 等資訊，也會一起送出

5.伺服器回應

• 伺服器收到請求後會回傳：
  • 狀態碼（如 200、404）
  • 回應頭（headers）
  • 回應內容（HTML、JSON、圖片等）

6.瀏覽器解析回應

• 瀏覽器開始處理回應內容（通常是 HTML）：
  1. 先建立 DOM 樹
  2. 同時載入 CSS（形成 CSSOM）
  3. 解析 JavaScript、執行
  4. 合成 render tree、計算 layout、開始繪製

7.頁面渲染

• 當瀏覽器把 HTML、CSS、JavaScript 都處理好，就會把畫面渲染到螢幕上

Footnotes

1. 專門保存Web服務器域名與IP的對應關係 ↩
